Exibição de Indicarores dos Itens de Configuração

ICs e seus filhos

Após descobrir os Itens de Configurações (ICs) e suas relações, o Priax os cadastra em sua CMDB interna e fornece recursos de navegação para que você compreenda as descobertas, entenda a composição de cada tecnologia e também a cadeia de dependência e impacto entre esses ICs. Quando monitorados o Priax ainda fornece a capacidade de exibir os indicadores e suas coletas realizadas ao longo do tempo, exibindo gráficos do tipo Time Series para que se consiga compreender o funcionamento ativo desses elementos.

Ao autenticar, na página principal do Priax, é exibida a no painel da esquerda a árvore de ICs. A árvore de ICs, em sua raiz apresenta as famílias de ICs que é o primeiro nível de classificação. No segundo nível temos as categorias de ICs, essas subdivisões existem para organizar logicamente os ICs e facilitar a navegação na CMDB.

Na imagem acima, estão expandidas duas das principais famílias de ICs: Cloud Resources e On-Premises Resources. Nessas duas famílias vamos encontrar os principais tipos de ICs que estão relacionados à Infraestrutura de TI. Dentro dessas categorias temos por exemplo os Dispositivos presentes nos datacenters, os hosts e além de recursos independentes armazenados em cloud.

Expandindo a categoria Servers por exemplo, vamos encontrar os servidores do ambiente on-premises. Neste terceiro nível começamos a encontrar os Itens de Configuração Raiz, que são aqueles que não possuem um pai. Essa relação pai e filho é crada entre dois ICs que compõe um ao outro. Um IC pai é composto de seus filhos. Essa relação de composição presume que um filho possui apenas um pai.

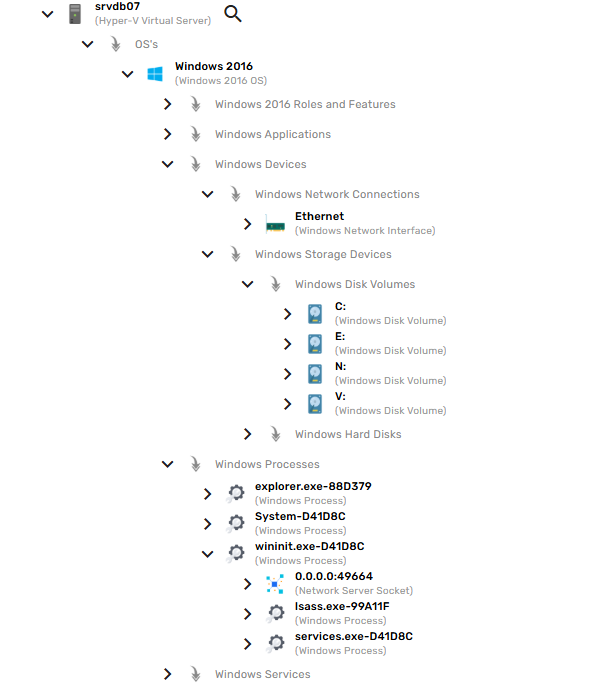

Na imagem acimaabaixo pode ser visto um servidorservidor. chamadoAo srvdb07,expandir, compostopodemos de discos C:, E:, N:, V:, de uma interface de rede chamada Ethernet e também de uma árvore de processos. Esse host representa a estrutura básica de relacionamento entre ICs no Priax. Cada IC em nível inferior na árvore compõever o seuSistema paiOperacional nodesse nívelservidor. imediatamente acima.

Detalhes dos ICs

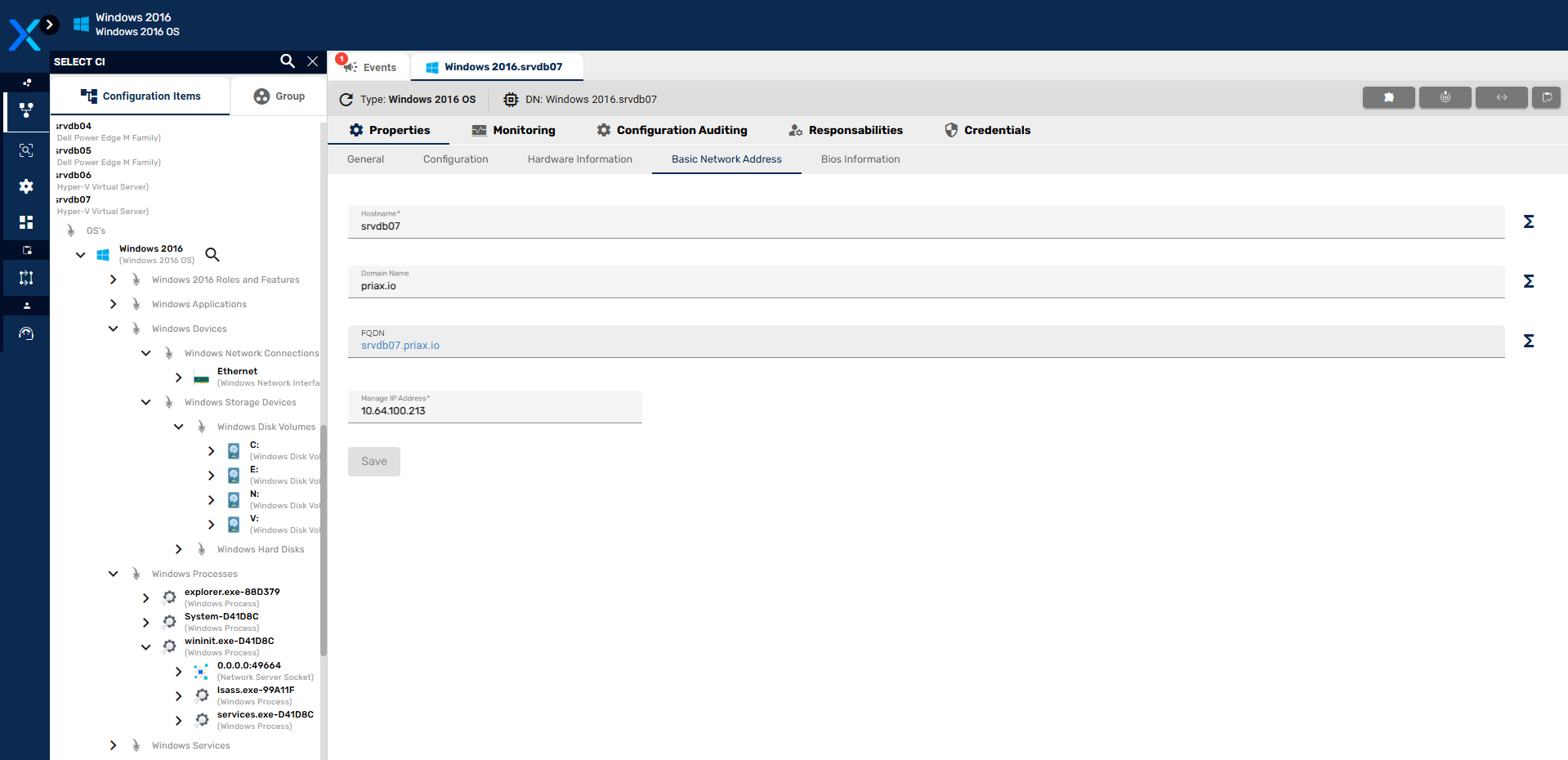

Ao clicar emno umservidor IC,podemos ver além de seus atributos, no painel da direita sãopodemos exibidasver suasseus informações detalhadas.indicadores.

Conforme destacado na tela acima, as áreas principais nessa exibição são:

Detalhes

Árvoredos de ICs: Árvore de composição do IC selecionado.

Atributos do IC selecionado, cada aba representa uma classe de atributos. Cada classe de IC possui uma gama específica de atributos de acordo com sua natureza.

Indicadores do IC: Dados históricos de cada indicador relacionado ao IC.

Botões que levam às árvores de Impacto e Dependência de cada IC.

Impactos e Dependências de um IC

Ao clicar no botão Impact Analisys:

É exibida a árvore de impactos do IC, sendo que são utilizados as relações diretas e indiretas do IC para exibir quais ICs seriam afetados no caso do IC selecionado sofrer com algum tipo de mal-funcionamento.

Da mesma forma, ao clicar no botão Dependency Analisys:

É exibida a árvore de dependências do IC.

Importante perceber que as árvores de impacto e dependência representam mais do que as relações de composiçãográfico de um IC.indicador Umpodemos website,navegar por exemplo, que depende de um banco denos dados, apesentaráfiltrá-los, essadar dependência na árvore de dependências porém um website apenas depende de um banco da dados mas não o compõe. Essas relações são descobertas como parte do processo de discovery ou com o Priax Application Mapping através da interpretação dos dados de traces e transações.

Dependências de uma Aplicação

Para o Priax, uma Aplicação é representado como um tipo de Item de Configuraçao. Assim sendo, quando precisamos saber do que depende uma aplicação, basta navegar na árvore de ICs até onde as aplicações são armazenadas e realizar o procedimento acima para ver a árvore completa de dependências da Aplicação específica desejada.

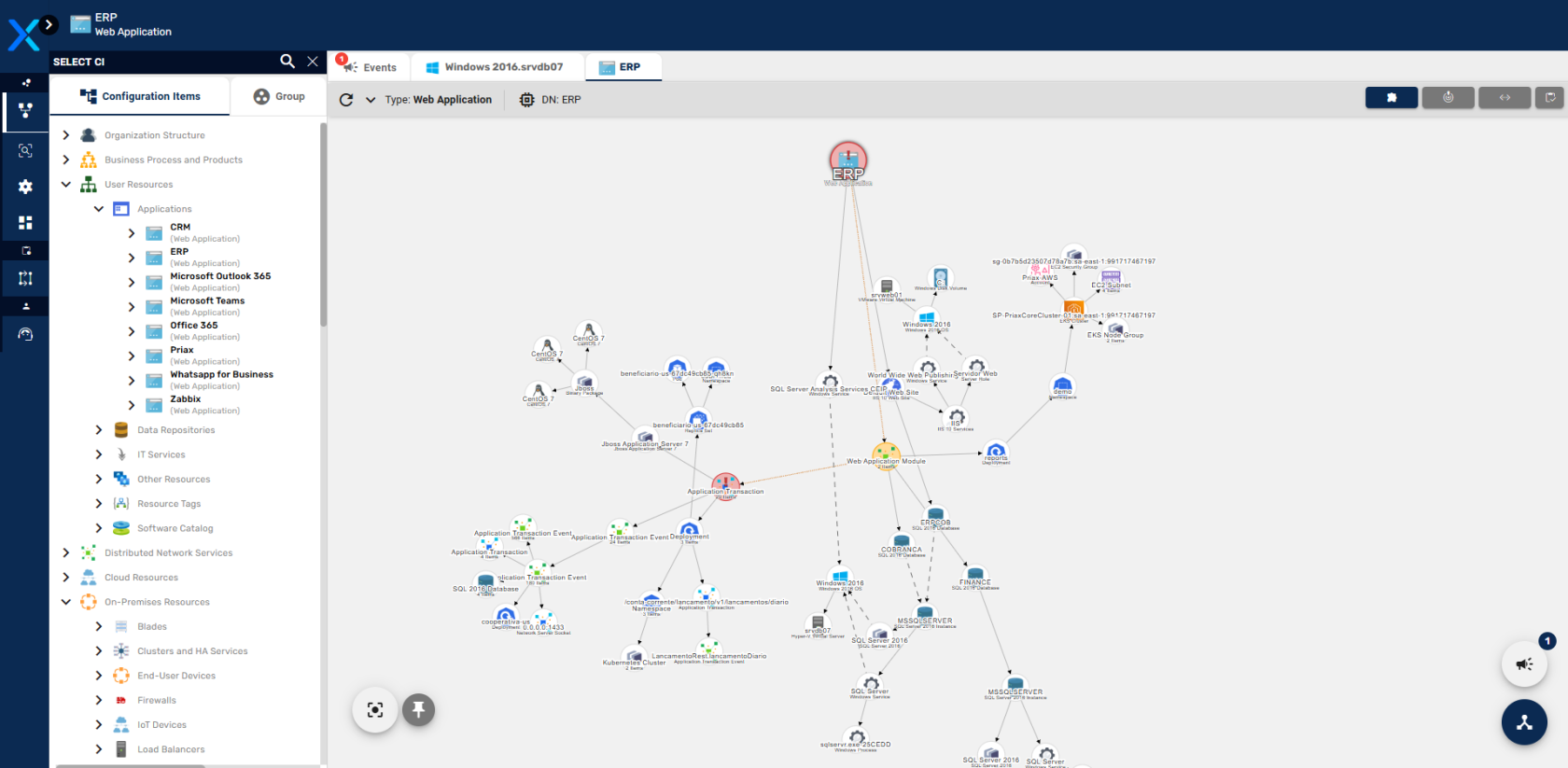

Na imagem acima, podemos ver as dependências de ima aplicação chamada ERP. Veja que a aplicação ERP está armazenada na árvore de ICszoom em User Resources\Applications\.

É importante entende que as relações entre a Aplicação e os componentes dos quais elas dependem são automaticamente criadas pelo componente Priax Application Mapping, que é um módulo especial de Discovery. Para entender mais sobre esse módulo veja o capítulo deste manual dedicado à esse módulo.

Análise de Indicadores em uma árvore de Dependências

Ao navegar em uma árvore de dependências, seja de uma aplicação ou de um IC qualquer do ambiente é possível visualizar os indicadores de qualquer componente da árvore, seja ele o IC ou Aplicação analisada ou qualquer item do qual ele depende.

Ao clicar em qualquer componente da árvore de dependências seus indicadores são exibidos no lado direito da tela. Sempre que um IC apresentar um indicador que esteja fora da normalidade, pintará o IC na tela de amarelo, laranja ou vermelho de acordo com a gravidade da anormalidade.

Todos os indicadores podem ser analisados de forma detalhada, customizando o período de tempo e o tipo de visualização desejado. Para isso, use o botão de expansão dentro do gráfico do indicador. Abaixo exemplo de Gráfico de linha exibido para 6 meses par ao indicador de tempo médio de execução de ima transação em 5 minutos.tempo.

E abaixo o mesmo indicador exibido em gráfico de barras para um período curto de algumas horas.
